Le “JidÉtau” : étau pour arme de poing

Par Jidé le 27 déc 2010

Étau pour arme de poing,
pour zérotage, tests, simbleautage, blasonnage…

Attention, bling-bling s’abstenir : l’instrument de haute technologie que nous allons décrire coûte entre 0,09 euro et 1,98 euro… Vendu tout fait, ceci coûte 50 à 500 fois plus cher.



Wikipedia : « Le simbleautage, ou action de simbleauter une arme à feu, est le fait d’aligner l’axe d’un organe de visée (comme l’axe optique d’une lunette de tir) avec l’axe du canon de l’arme. » Les autres termes sont des quasi-synonymes. Il s’agit aussi de trier les bonnes et les mauvaises munitions.


Une autre marque, un autre prix :


Fabriquons donc par nous-même ! (1)


Pour tirer toujours au même endroit, il faudra d’abord que notre arme ne puisse pas bouger de haut en bas ; posons le point le plus bas (généralement la crosse — ou une partie fixe de la crosse, méfions-nous des chargeurs branlants ; ce sera le cas sur ce Colt et nous ajouterons une cale, cf. plus bas) sur un repère fixe (règle, planche), puis on va mesurer la distance entre le bas du canon et le sol :



On lit xxx centimètres. Si nos enfants sont vieux, allons dans le grenier piquer un Kapla dans le vieux coffre à jouets ; s’ils sont jeunes, envoyons-les chez la grand-mère et, pareil,  piquons-leur un Kapla.



Le Kapla (OU UN AUTRE BOUT DE BOIS OU DE N’IMPORTE QUOI !!!) est scié à la bonne longueur :

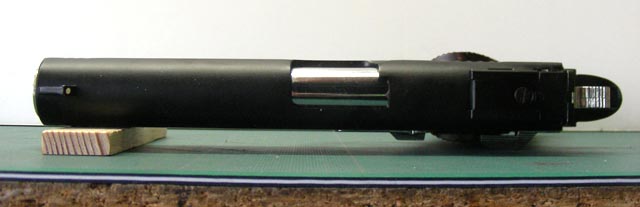

Notre arme, maintenant, est fixe dans le plan vertical (on s’arrangera pour qu’elle soit également horizontale, cela facilitera des mesures ultérieures).

Étau pour arme de poing (2)


Ainsi que vous pouvez le remarquer ci-dessous, dépenser des 1000 et des 100 n’empêche pas de devoir voler le Kapla des enfants !!!



Après avoir rendu fixe notre arme dans le plan vertical, il va falloir la fixer dans le plan horizontal
On cherche un bout de bois (tiens, ici aussi un Kapla fait parfaitement l’affaire, un hasard !).



Attention, ce procédé devra reposer à un autre endroit si la culasse recule (blow-back) ou doit être reculée pour le chargement !



Encore un effort, camarade ! Tu dois maintenant fixer l’arme afin qu’elle n’avance pas !



Voilà : l’arme est calée dans les trois dimensions, x, y et z… On charge, on arme, et on pose le pistolet sur ses cales ; on appuie sur la détente en maintenant sans forcer l’arme vers l’avant, la gauche et le bas. Au moment du tir, on laisse réagir l’arme (recul…). Ce Colt est un exemple — d’autres configurations demanderont d’autres Kapla (!). Je pense par exemple que je devrais creuser un trou pour passer le doigt si la détente d’une arme était très dure, et cetera…

Notes. — Voyant que le Colt n’était tenu (vers le bas) que par son talon de chargeur j’ai aussi inséré une cale supplémentaire en dessous. Vous la verrez sur les photos suivantes… D’autre part la plaque en dessous, toute fine, est bien sûre provisoire (juste pour la photo).



L’emploi de Kapla est purement humoristique ! N’importe quelles chutes de bois feront l’affaire ! Que du bois, quand même, pas de polystyrène expansé, même pas de carton ! Mais quand même : ne jetez jamais rien, une boîte de dominos, des jetons de poker, des brochettes à kébab… tout peut servir un jour !


Est-ce que cette invention pourrait marcher pour des carabines ? Je ne te cache pas que ce serait hyper-utile pour par exemple tester les munitions dans son arme et trouver lesquelles sont les plus efficaces.

— Faut voir. Il faudra qu’il soit plus long (et donc obligatoirement démontable !!!) et plus costaud.



Pour les carabines à fort recul, tu verras par la suite pourquoi cet étau-là (comme le Ransom Rest à xxx dollars, d’ailleurs) ne gêne pas le recul, donc ne tombe pas sous le coup des dénigrements (bien mérités) habituels des « anti-étau » :

pour les carabines : « ça va casser — rayer — abîmer — la crosse »
pour les armes à piston-ressort : « interdit ! »
pour les pistolets : « ça ne laisse pas vibrer — résonner — vivre — l’arme » ; « un bon tireur tire mieux qu’un étau… »


Suite de la réponse. — Test fait avec 3 carabines 7,5 joules : ça marche !!!
Avec un support même aussi court que celui mis en photos pour les pistolets… mais provisoirement : si on peut faire plus long, ça sera évidemment mieux (erreur angulaire diminuée). On peut aussi faire un support « kapla » plus solide et plus long que le support « TL ».
Pour du pistolet 22LR, j’y crois aussi — d’expérience, sans avoir fait de tests.
Pour les « obusiers » à 23-50 joules à vous de voir, je m’en lave les mains (et ça existe dans le commerce) !!!!!




Étau pour arme de poing (4)

Grâce à mon « bureau spécial-scie sauteuse », en une minute (le temps de visser la lame et la règle), la place est faite pour scier les éléments de mon « montage TL » (j’ai choisi la forme en L).

Voilà, on y va

J’ai préféré prendre du contreplaqué de 10 et 12 mm et coller ces planches minces pour en faire des épaisses… Pluss de rigidité et de tenue dans le temps… Les cotes m’ont été données par la largeur des tablettes de tir dans mon club…


Voici les éléments prêts au collage , les deux demi-TL à fixer à angle droit , et on voit aussi la plaque Kapla…


Le montage TL en cours de séchage  ; l’étau au complet pour essai





Étau pour arme de poing (5 et fin)



Une fois fortement collé et fortement vissé, le « montage TL » est percé de trous systématiques : j’ai choisi un pas de 3 cm. « TL » et « Kapla » sont fixés fortement par des vis et des écrous papillons (démontables sur le terrain sans outils).



Ci-dessus et ci-contre (flèches) : le montage doit être adapté à l’arme ; si la glissière recule (blow-back), elle ne doit pas toucher le « montage Kapla » ; si une pièce est fonctionnelle, elle doit être libre ! Je ne ferais pas toucher non plus un barillet…

Premier essai réel. L’étau en lui-même est un bloc sans aucun jeu, il doit être fixé à un objet immobile (pas un tabouret ou une chaise). C’est au tireur de tenir l’arme en poussant vers le bas et l’avant et la gauche, pour qu’elle reste immobile le temps du tir !
Si on appuie trop fort, l’arme ne doit cependant pas dévier de 1/10e ! Si la détente est très dure, on peut prévoir un trou dans les montages pour passer le doigt ou un levier comme sur les machines chères.



À la différence des onéreuses machines à tirer du commerce qui tiennent l’arme aussi entre les tirs (de sorte qu’on ne peut recharger un HW 40, un Crosman 1377, un TOZ 35… sans évidemment qu’il bouge), notre étau laisse le tireur prendre librement son arme en main entre chaque tir : pour recharger une arme à un coup, régler la lunette, changer le gaz,le chargeur ; etc.
Le mouvement de recul est aussi possible, dans la limite de la pression qu’exerce volontairement le tireur.

La cible (une caisse en carton remplie de vieux magazines ; une feuille A4 punaisée dessus)…


Et voilà ! Ce que vaut réellement le Colt sous test ; un résultat incontestable au sens propre du terme…


Résultat assez pourri à sept mètres ? Il faut comparer avec une vraie cible, le petit carré a été découpé pour correspondre au H+L obtenu à l’étau, il « tient » le noir à l’aise… Pas si mal pour celui qu’il est convenu dès sa naissance d’appeler un arrosoir (pauv’ tite bestiole…).
C’et la fin ? Oui ; mais bientôt nous ajouterons à notre étau un système de pesage de détente : un étau + un peson + un Chrony = un labo complet !

Vive l’étau (d’intérêt universel  :-)


Vu en stand !






Amuusant… mais le concept n’est sans reproche (crosse abîmée par le recul, non-répétabilité de la position verticale, et bien sûr poids digne d’un Hummer…).

Ne pas confondre…




Nota-bene. — Ce tireur de silhouettes n’utilise pas un étau mais un simple support réglable et un coussin. C’est lui qui tire, non une machine.

Voici son arme et l’équivalent moderne de son support (notez le prix très léger !).
